Projet 5600

一次构建即可打印出大板式的多材料复合部件

使用多材料 3D 打印技术可降低您的总运营成本。

ProJet MJP 5600是一种大尺寸、多材质的3D打印机,其打印速度是同类PolyJet机器的两倍。此外,由于构建量更大,您可以利用ProJet MJP 5600的功能,与竞争对手的多材料3D打印机相比,可将部件成本降低至多40%

概述

提供多样化的广泛的机械性能,设计®MJP 5600是一个多材料复合打印机产生惊人的现实,为各种应用程序功能原型和模式。该多喷头造型机可生产各种尺寸的超塑件、多材料组件、橡胶类零件、夹具、模具等。



几十种多喷射器材料的选择



这种巧妙的3 d打印机解决方案同时打印和混合柔性和刚性的光敏聚合物在VisiJet®家庭的材料。这是在体素层逐层进行的,在一个部分和单个构建中,以实现优越的机械性能。此外,VisiJet硬质塑料、弹性体和复合材料的性能在一个部件上具有不同程度的灵活性、材料透明度和差异色度。



巨大吞吐量



ProJet MJP 5600的打印速度比同类打印机快两倍。这个MultiJet 3D打印解决方案可以快速地输出完整的构建,并提供了一种比其他进程快4倍的清洗方法,这要归功于自动化的后处理。与其他多喷墨打印机相比,它具有高容量和超过50%的构建容量,您可以在一次构建中打印半米长的部件或几个较小的部件。



优秀的部件质量



ProJet MJP 5600提供了更大的几何自由度和部分功能,以及:

忠实于 CAD 的零件精度

优良的表面光洁度

锋利的边缘和精细的细节,生存通过免提后处理

能够有效地、完全地从最狭窄的空间中移除支撑



应用:

验证原型制造

用于设计测试和验证的单个组件和多材料组件,包括卡扣配合和原型零件计数减少

防水应用、液体流动或内部结构可视化

塑料和弹性材料产品的功能测试

二次注塑

快速模具制造

夹具和固定装置

RTV 模具的母模

模具成型应用



特点:

采用多喷头打印技术

1.最大建造信封容量

2.(W x D x H): 20.4 x 15 x 11.8英寸

(518 x 381 x 300毫米)

3.基本材料:硬白色,黑色或透明,弹性黑色或天然

4.加上100多个组合

5.利用 3D Sprint™ 软件新功能,简化从设计到打印的工作流程

6.使用 ProJet Finisher XL(可选)快速轻松地进行后处理



好处:

从文件到成品部件,以高吞吐量更快速地获取更多部件

值得信赖的高保真部件

边缘利落,完美呈现细节特征

有效去除支撑物,提高几何设计的自由度

使用高性能多材料复合材料性能广泛应用

使用为您的工作环境设计的多喷射器建模机

享有较低的总拥有成本(TCO)






材料


有了各种各样的VisiJet材料组合,您一定会找到多喷头3D打印材料,满足您的快速原型项目的独特需求。无论您是使用ProJet MJP 5600还是使用本系列的其他打印机,我们都有多喷墨打印机材料组合,以帮助快速完成工作。

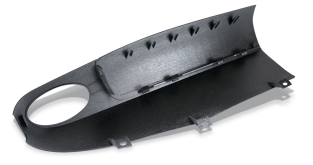

VisiJet CR-BK (MJP)


不透明黑色刚性塑料



坚硬的黑色材料,印刷零件的外观和感觉就像注射成型塑料,光洁度。


VisiJet®CR-BK构建严格的黑色塑料部分极端耐用性和高刚度,外观和感觉像注塑件。

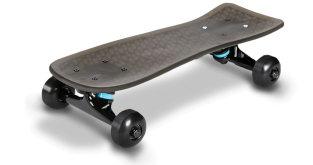

VisiJet 多材料复合 (MJP)


一个部件有多样化的材料选择



塑料/复合材料


将弹性和刚性光聚合物混合在一起,像素级逐层制造,从而实现卓越的机械性能,以及各种灵活程度与材料透明度,色彩清晰分明。


除了纯基础材料打印之外,ProJet MJP 5600还可以精确地将任意两种基础材料按像素混合在一起,以达到卓越的机械性能和定制的性能特性,以满足您的要求,达到12种不同的复合比例。一个完整的对象可以打印在任何这些复合材料中,或者用户可以很容易地选择零件的特定区域作为任意数量的不同材料组合。

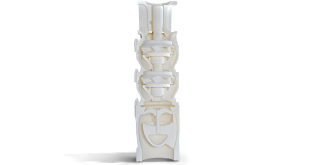

VisiJet CR-WT 200 (MJP)


不透明白色刚性塑料



通用


不透明的白色材料,用于看起来和感觉上像注塑塑料的零件


VisiJet®CR-WT 200建立严格的白色塑料部分极端耐用性,光滑的表面和高刚性。VisiJet CR-WT 200是能够在某些医疗应用中使用的VI级产品,具有中等的机械性能。

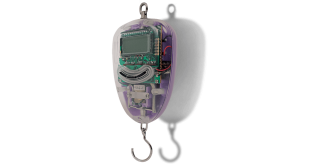

VisiJet CR-CL 200 (MJP)


半透明刚性塑料




透明


为可视化应用程序提供透明的清晰度


VisiJet®CR-CL 200是一个第六类材料适用于某些医学应用能力以及其他非医疗应用严格的功能和温和的flex是可取的。VisiJet cr - cl200的透明光洁度可以通过清晰的涂层得到增强。


* VisiJet CR-WT 200取代以前的VisiJet CR-WT

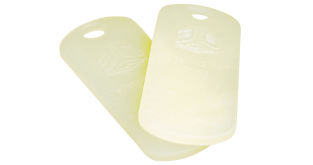

VisiJet CE-NT (MJP)


弹性半透明自然色




弹性


高性能半透明的自然色弹性材料,具有惊人的伸长率和邵氏 A 型硬度,适合产品开发阶段的功能原型制造。


VisiJet® CE-NT 材料具有最佳的行业弹性材料性能,可用于功能原型制造,从而满足苛刻的工程和设计应用要求。这种全新的半透明自然色弹性材料具有惊人的拉伸性能,可为医学建模应用制作十分逼真的人体解剖模型

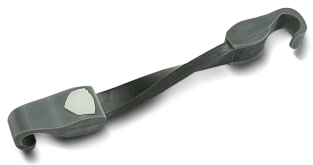

VisiJet CE-BK (MJP)


不透明黑色弹性材料

VisiJet CE-BK 材料具有最佳的行业弹性材料性能,可满足苛刻的工程和设计应用需求。这种材料适用于原型制造各种要求类橡胶功能的机械应用,适合垫片、二次成型和其他要求极度柔韧性能的应用。这种新的不透明黑色弹性材料具有惊人的拉伸性能,将彻底改革产品开发。

技术规格

在确定MJP 5600是否适合您的验证原型或多喷墨打印项目时遇到困难?使用我们的技术规范指南,以获得更好的想法,如何这个多材料3D打印机可以帮助您快速完成工作。


* *分别替换前VisiJet®CR-WTVisiJet®CR-CL


MJP 5600技术规格

发现分辨率,尺寸和其他关键细节的ProJet MJP 5600多材料3D打印机。这个简单的指南也将提供一个整体看VisiJet®复合材料使用和潜在的原型输出。



技术文件下载


Projet 5600

打印 模式

UHD 模式

UHDS 模式

XHD 模式

XHDS 模式



超高清

超高清-

极高清

极高清-

网络构建尺寸(xyz

20.4 x 15 x 11.8 in (518 x 381 x 300 mm)

分辨率 (xyz)

UHD 模式

UHDS 模式

XHD 模式

XHDS 模式



600 x 600 x 1600 DPI; 16 μ layers

600 x 600 x 1600 DPI; 16 μ layers

750 x 750 x 2000 DPI; 13 μ layers

750 x 750 x 2000 DPI; 13 μ layers

精度(标准)

每英寸0.001±-0.002英寸(0.025 - -0.05毫米/ 25.4毫米)部分的维度。

精度可能会根据构建参数、部件几何形状和大小、部件方向和后处理而变化。

成型材料

VisiJet CR-BK

 VisiJet CR-WT 200** VisiJet CR-CL 200** VisiJet CE-BK

VisiJet CE-NT



黑色硬质塑料

白色硬质塑料

硬质塑料清晰

弹性黑色

弹性自然色

支撑材料

VisiJet S500是一种无毒的蜡质材料,适用于双手无熔接支架

材料包装

4.41(2公斤)干净的瓶子里建造和支撑材料

(打印机可容纳4个版本和4个支持自动切换的瓶子)

尺寸规格(W*D*H

3D打印机(已包装)

3D打印机(未包装)



79 x 65 x 80 in (2007 x 1650 x 2032 mm)

66.9 x 35.4 x 63.8 in (1700 x 900 x 1620 mm)

重量

3D打印机(已包装)

3D打印机(未包装)



2600 lbs (1180 kg)

2060 lbs (935 kg)

3D Sprint®软件

容易建立作业设置,提交和作业队列管理;自动零件放置和构建优化工具;

部件堆叠和嵌套能力;广泛的零件编辑工具;支持自动生成;职位统计报告工具

邮件通知功能

YES

网络的兼容性

网络准备与10/100/1000基础以太网接口

客户端硬件的建议

至少320Gb内部硬盘容量

OpenGL 1.1兼容的

1280 x 1024分辨率或更高

USB 2.0主机,一个USB类型A插座/ 3.0 USB拇指驱动器支持在2.0 USB速度导出日志文件

客户端操作系统

Windows®7, Windows 8或Windows 8.1(服务包)

支持输入数据文件格式

stl, ctl, slc, 3dprint

后处理

ProJet Finisher XL容易清除环保蜡支架

操作温度范围

64-82 ºF (18-28 ºC)

噪音

估计小于65 dBa(中等风扇设置)

认证

CE
