基于投影的 SLA 系统

PSLA270 架构融合了两方面的优点基于投影的技术的像素生产力和 SLA 的浮力、非接触精度。其双高分辨率投影仪可提供无与伦比的像素效率远远超过传统激光系统。

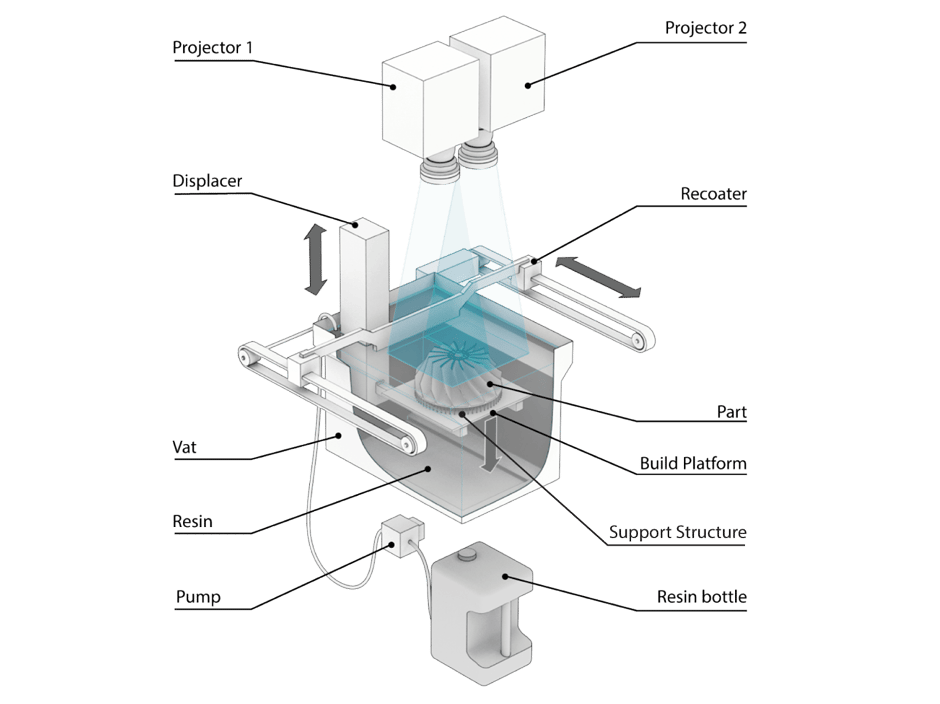

PSLA 270 原理图


首件成功率和准确度

PSLA 270 不存在接触也不会因重力而变形。最终结果是卓越的精度、一致性和部件质量而不受几何形状的影响并且只需其他解决方案所需的支撑结构的一小部分。 虽然使用膜进行倒置构建对于小型部件效果很好但对于具有大横截面的大型部件它会引入剥离和重力引起的变形。

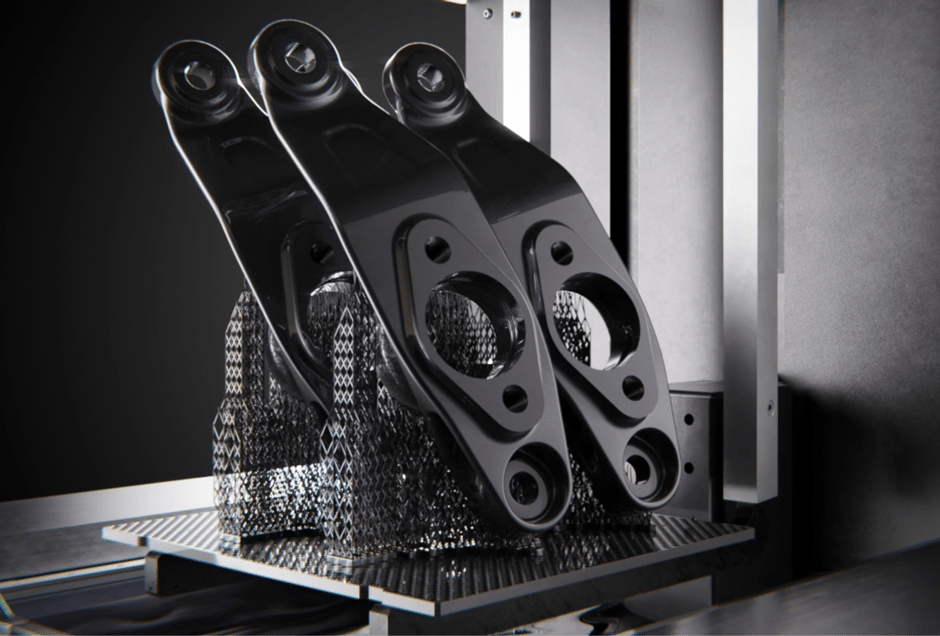

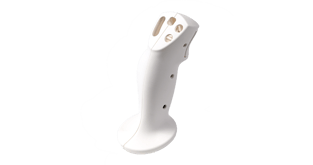

PSLA 270 打印部件


紧凑的尺寸 242 x 265 x 300 毫米<br />(9.5x 10.4 x 11.8 英寸)


打开的 PSLA 270 3 D 打印机显示软件的用户界面

新的硬件架构

  • 大桶设计


    滚筒就地桶精确位于框架基准上简化了材料调平过程使材料更换变得容易。

  • 铺粉设计


    双轨重涂系统以更高的移动速度进一步提高部件质量。 其精密连接功能可快速更换材料。

  • 清洁内饰


    专为频繁更换材料而设计新的内部设计十分简单不锈钢外罩可最大程度减少维护和清洁时间。

  • 材料装载


    通过手动浇注或自动填充树脂泵将材料添加到桶中无需频繁的人工干预即可实现连续打印操作。

  • 材料调平


    置换式调平系统可显着提高调平性能并降低整体系统复杂性。

生产级品质树脂

PSLA 270 需要搭配使用 Figure 4 系列工程和生产级品质树脂,能够打印出堪比注塑品质、光滑度一流的部件。

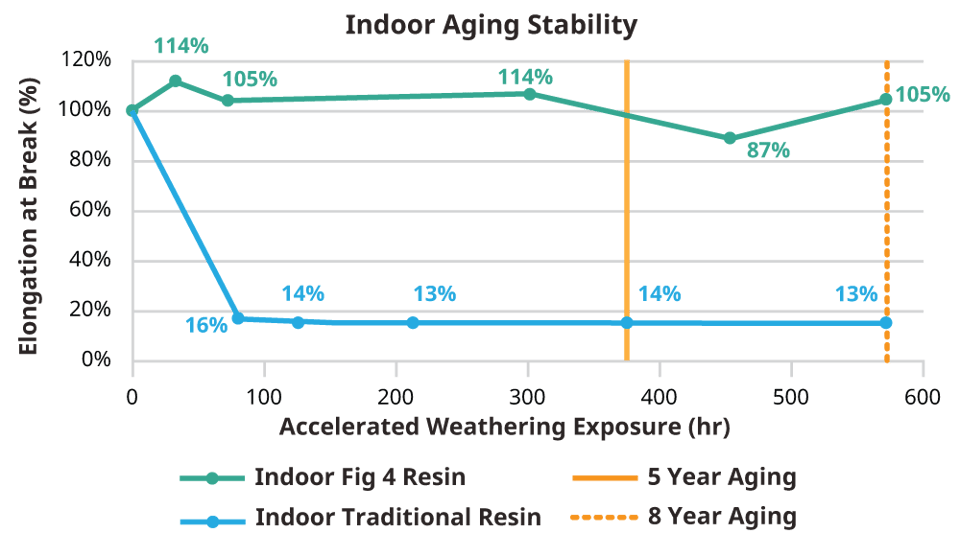

我们的材料产品系列还在不断丰富,您可以从中选择刚性、坚固、耐用、具备热塑塑料性能、可浇铸、耐热和符合生物相容性要求的产品,也可以选择颜色和半透明属性。打印部件具备出众的长期紫外线和湿度稳定性和机械性能;室内使用年限高达 8 年,室外使用年限多达 2 年。

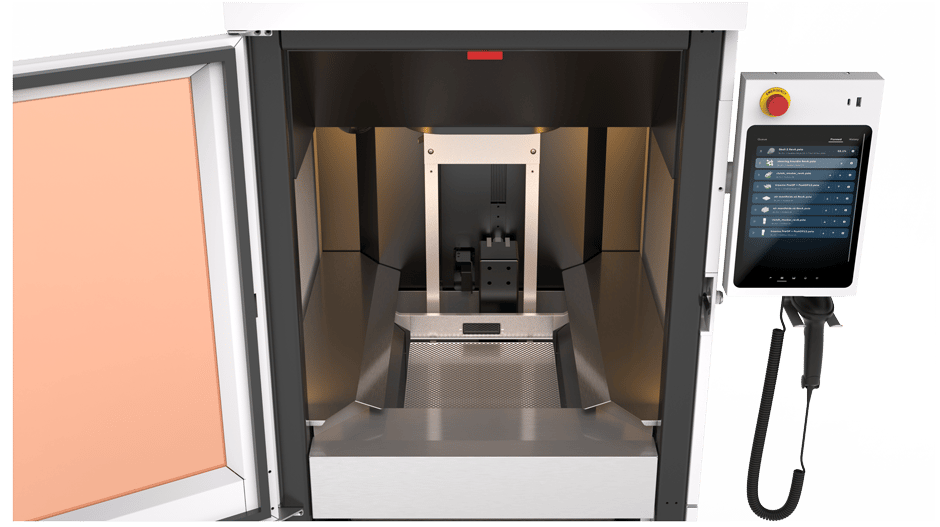

PSLA 270 室内图


零件品质

PSLA270 生产的部件质量和精度出众,这是我们的商业秘密像素混合方法与精密投影仪和创新硬件配置相结合的直接结果。

为了保证一流的部件质量我们所有的材料、打印工艺、图像处理软件和打印机硬件都是根据 153D Systems 在像素方面超过 年的打印工艺经验开发的整合。

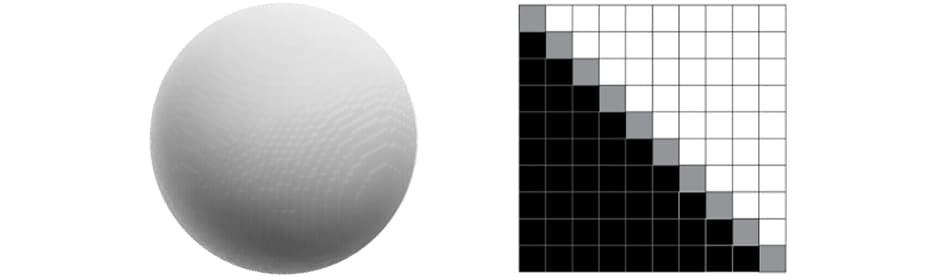

3D Systems 的图像处理软件使用灰度缩放技术自动调整像素边缘。这样就可以生产出具有一流表面质量的高品质生产级塑料部件。

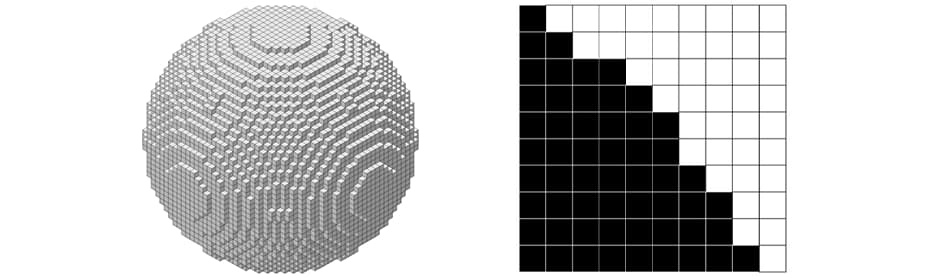

显示 PSLA 270 3 D 打印机高级像素投影的图表


高级像素投影


显示 PSLA 270 3 D 打印机原始像素投影的图表


原始像素投影

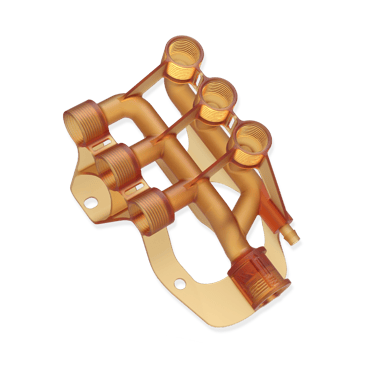

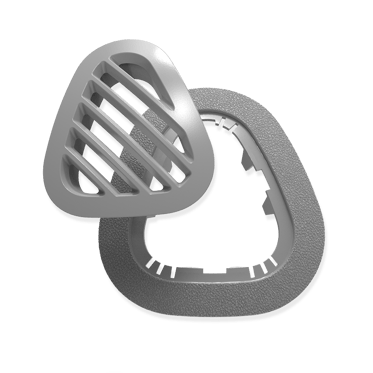

使用和不使用灰度缩放调整的打印部件

生产级品质树脂

PSLA 270 需要搭配使用 Figure 4 系列工程和生产级品质树脂,能够打印出堪比注塑品质、光滑度一流的部件。

我们的材料产品系列还在不断丰富,您可以从中选择刚性、坚固、耐用、具备热塑塑料性能、可浇铸、耐热和符合生物相容性要求的产品,也可以选择颜色和半透明属性。打印部件具备出众的长期紫外线和湿度稳定性和机械性能;室内使用年限高达 8 年,室外使用年限多达 2 年。

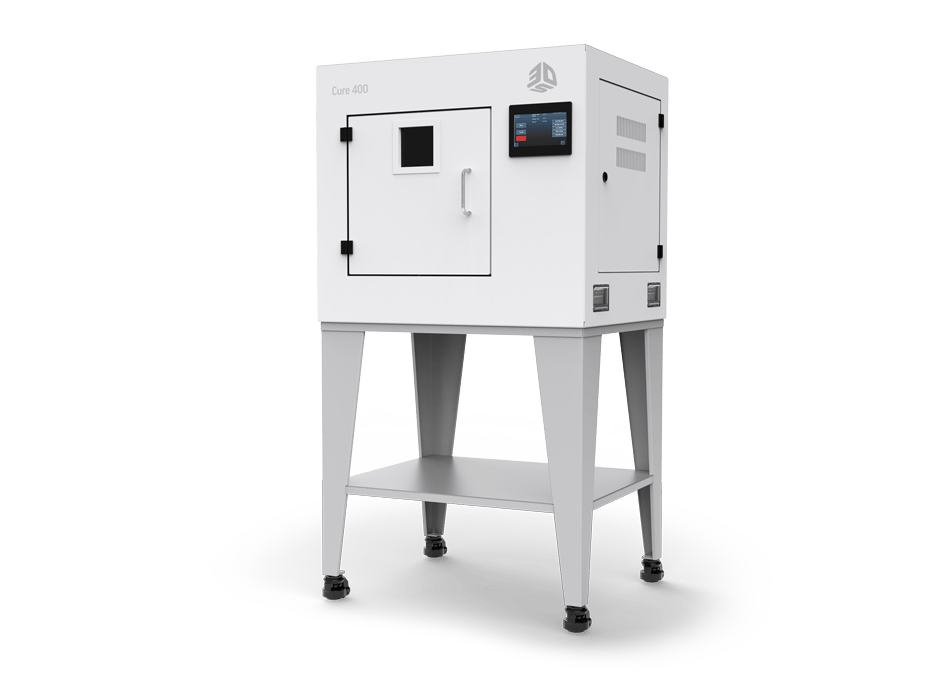

Cure 400

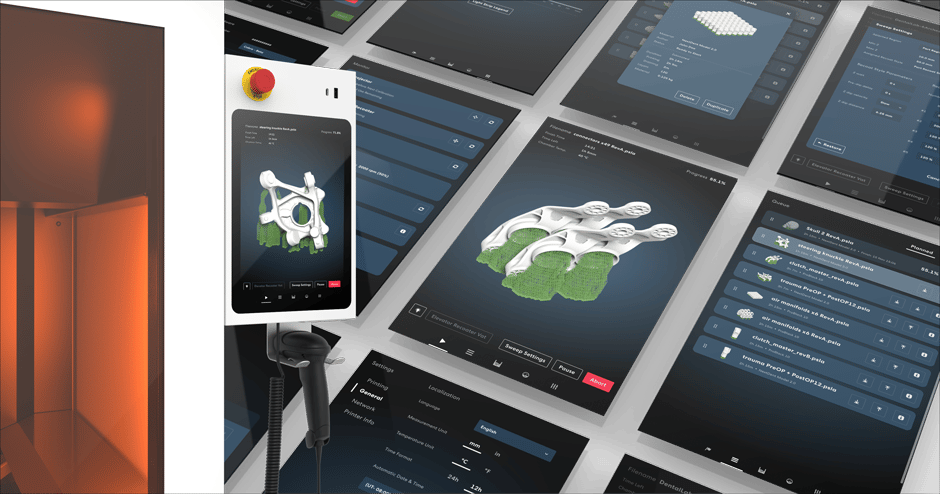

PSLA 270 UI


新的软件架构

  • 新设计


    全新的现代用户界面旨在满足现代人的期望并提高生产力。

  • Touch UI


    高清多点触控屏幕显示信息一目了然从而加快任务完成速度。

  • 操作简便


    分步式工作流程指导操作员完成整个打印流程、材料更换和打印机校准。

  • 远程监控


    高清摄像头支持操作员远程启动或监控打印进度从而提高生产效率和工作灵活性。

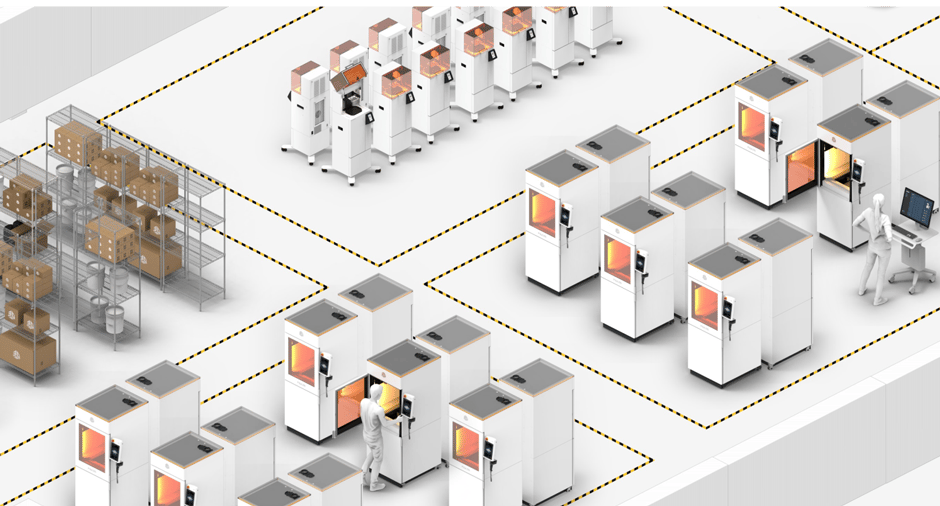

灵活制造

PSLA 270 可以提供批量级、真正生产级的成果以及基于 SLA 桶的打印的所有首件成功率和作业可靠性。

无论您是构建大型单个部件还是在平台上填充大量小型组件多台打印机的性能和输出都保持一致且可重复达到具有统计显着性的水平。

PSLA 270 可满足客户对可靠性的需求。高品质弹性材料有助于确保长期耐用性。

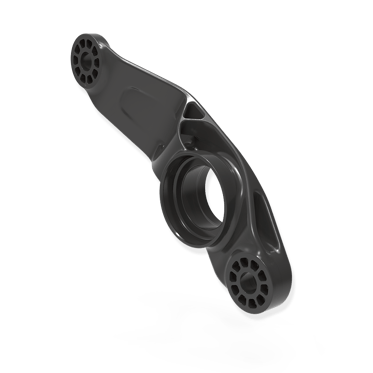

PSLA 270 模型


PSLA 270 可满足生产经理的需求和工厂操作员的打印工作流程。

易于更换材料

更换材料从未如此简单。 PSLA 270 配备一个移动推车旨在适应各种材料桶尺寸以最适合您的应用。桶系统旨在使升降机、置换器和重涂机与它们所使用的树脂桶嵌套在一起。

材料缸 (MDM) 也是移动推车不可或缺的一部分因此在材料更换过程中无需清理任何部件。 只需将一辆推车更换为另一辆推车所有必要的组件都会随之而来。 此外桶在打印机框架上的精确位置可确保最顺利地更换材料。


更换材料需要 15 分钟。之前的设计需要数小时才能完成

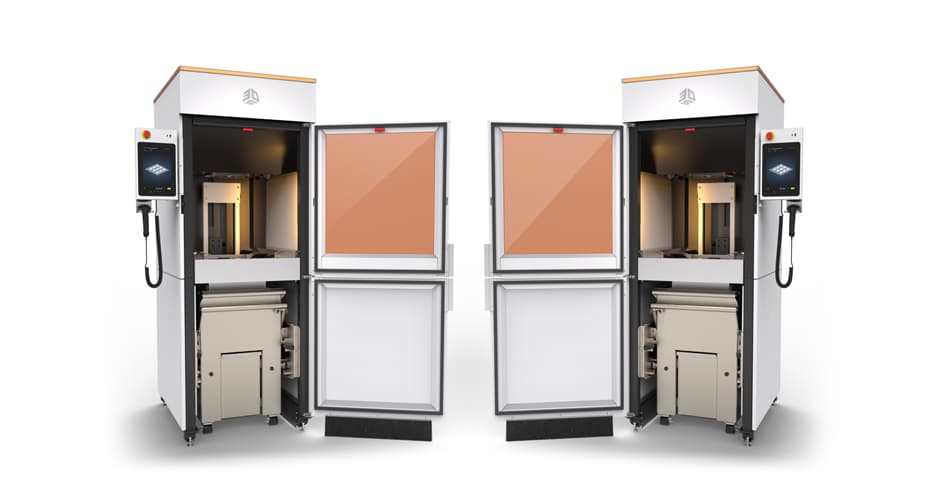

门打开的 PSLA 270 3 D 打印机型号


灵活设计

门和用户界面可以翻转以便将用户界面放置在机器的右侧或左侧。 这样可以实现最高效的空间布局和工作流程。 打印机框架小巧,能够通过标准双开门,便于交付和安装。


新一代 3D 打印机

欢迎使用 PSLA 270:一款高分辨率打印机,有机融合了 Figure 4 光投影技术的速度和生产品质材料优势与 SLA 的可重复优质输出。

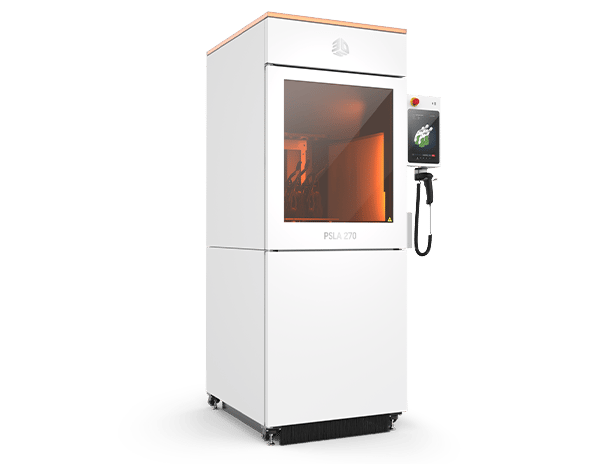

PSLA 270 3D printer right angle

关于本打印机

应用


  • 最终用途耐用塑料件

  • 快速功能性原型制造和快速概念模型

  • 塑料部件的短期/小批量生产

  • 夹具和固定装置

  • 快速模具制造

  • 模具镶件

  • 熔模铸造

  • 环境稳定性

  • 微流体

  • 要求生物相容性和/或耐热性的医疗应用






兼容的材料




Figure 4 PRO-BLK 10

用于生产部件的生产级刚性材料

Figure 4 PRO-BLK 10


Figure 4 Rigid White

不透明的白色刚性生产级品质塑料

Figure 4 Rigid White


Figure 4 Rigid Gray

可长期使用的高对比度灰色塑料部件,拥有均衡热特性和机械特性

Figure 4 Rigid Gray


Figure 4 HI TEMP 300-AMB

HDT 超过 300 °C 的耐高温半透明材料

Figure 4 HI TEMP 300-AMB


Figure 4 EGGSHELL-AMB 10

一种工艺优化的材料,用于生产铸造硅胶应用中的损耗工具


Figure 4 FLEX-BLK 20

具有高稳定性的柔性耐用塑料

Figure 4  Tough 60C White

用于制造长期使用部件的白色塑料,具有出色的抗冲击强度、伸长率和抗张强度


Figure 4 Tough FR V0 Black

UL94 V0 级别的黑色硬质生产级阻燃材料
